Тёплый пол DEVI инструкция по монтажу

Теплые полы DEVI — надежный способ обогрева, позволяющий создать комфорт при отсутствии или недостаточной эффективности централизованной сети теплоснабжения.
Большой выбор комплектации оснащения предоставляет возможность найти оптимальный вариант для помещений с разными условиями эксплуатации.
Желающим приобрести теплый пол DEVI инструкция поможет разобраться в нюансах оборудования и технологии укладки.

Специфика теплого пола DEVI (оборудование)

Один из видов оснащения — кабели DEVIflex с максимально допустимой мощностью до 20 Вт/м. Для простоты и удобства их укладки применяют особую монтажную ленту DEVIfast с шагом крепления кратным 2,5 см.
В некоторых случаях вместо кабеля целесообразно использовать маты DEVImat, мощность которых может составлять до 150 Вт/квадратный метр.
Контроль работы и изменение параметров системы осуществляется с помощью терморегуляторов DEVIreg многих разновидностей или топовой модификацией DEVIreg Touch.



Чтобы монтаж нагревательного мата и кабеля DEVI обеспечил желаемый комфорт, следует правильно рассчитать мощность оборудования. Для этого необходимо знать:

• размер комнаты;
• её назначение;
• режим использования оборудования.

Способы расчетов

На примере кухни-гостиной размером 15 м ², 5 м² из которых занимает мебель и стационарное оборудование, получаем следующие результаты для теплого пола на основе кабеля.

• Расчетные потери тепла при этом составляют 1500 Вт (100 Вт/м²).
• Укладка теплого пола DEVI будет проводиться на 10 м².

Вариант 1

Использование тёплого пола в качестве основного источника обогрева:

• Требуемая мощность с коэффициентом запаса 1,3 составит 1950 Вт.
• Вариант подходящего кабеля — DEVIflex 18 T.
• Его параметры: мощность – 2135 Вт и длина — 118 м.
• Расстояние между отдельными линиями кабеля составит: 10/118x100=8,5 см.
• Если использовать ленту DEVIfast, то шаг укладки будет равен 7,5 см и 10 см, которые следует чередовать.
• Для контроля системы подойдут терморегуляторы DEVIreg 531, 532, 535, 132 или DEVIreg Touch.

Вариант 2

Применение тёплого пола для комфортного автономного подогрева поверхности:

• Требуемая мощность оборудования будет составлять: 100 Втx10 м²x1,3=1300 Вт.
• В этом случае целесообразно использовать кабель DEVIflex 18 T мощностью 1340 Вт и длиной 74 м.
• Расстояние между линиями составит: 10/74x100=13,51 см.
• Шаг укладки будет чередоваться в рамках 12,5-15 см.
• Рекомендованные модели терморегуляторов — DEVIreg Touch или DEVIreg 130, 530 и 535.

Нюансы укладки

1. Монтаж теплого пола DEVI должен осуществляться на участках комнаты, свободных от техники и стационарной мебели. Толщина стяжки, которую заливают поверх кабеля, зависит от его технических характеристик.
2. Для оборудования мощностью 18-20 Вт/м она должна быть не менее 3 см. Выбирая оснащение меньшей мощности, можно сократить толщину стяжки вдвое.
3. Чтобы обеспечить параметры кабеля, заложенные производителем, нужно соблюдать шаг его крепления.
4.  Укладка матов DEVI выполняется в слой мастики или клея. Это позволяет обойтись без заливки стяжки и значительно уменьшить толщину конструкции пола.

Теплоизоляция

Если внизу располагается холодное помещение или присутствуют локальные зоны охлаждения в виде грунта или подвала без отопления, то перед монтажом теплого пола нужно предусмотреть теплоизоляцию. Это позволит снизить затраты энергии на обогрев и сократить потери тепла.
В качестве утеплителя следует применять материалы с высокой механической прочностью, в том числе:

• керамзит;
• пенополистирол;
• пробковый агломерат.

Не менее важна и вертикальная теплоизоляция стяжки около наружных стен. Она предотвращает потери тепла через стыки ограждающих конструкций с полом. Особого внимания заслуживает монтаж нагревательного мата и кабеля DEVI на балконах и лоджиях. Чтобы обеспечить эффективное функционирование оборудования, нужно тщательно утеплить не только пол, но и стены с потолком, а также правильно подобрать и установить остекление.
Между изоляцией и кабелем делают промежуточную стяжку, которая предотвращает оснащение от перегрева. Ее заменяют металлической сеткой, выполняющей в дальнейшем функции армирующего каркаса.

Гидроизоляция

При наличии гидроизоляции монтаж теплого пола DEVI может осуществляться поверх или перед ее укладкой. Это обусловлено возможностью функционирования кабеля при любой влажности, в том числе и в воде.
Поэтому месторасположение гидроизоляции определяют исходя из целесообразности конструкции или согласно проектной документации.
Главное условие — кабель не должен соприкасаться с гидроизоляционным слоем. В качестве разделителей используют бетонную стяжку или металлическую сетку.
Если для изоляции используют битум, расплавляя его горелками, то нужно предусмотреть защиту открытых частей кабеля от возгорания и воздействия высоких температур. В ином случае произойдет повреждение изоляции проводов, и подключение теплого пола DEVI окажется невозможным.

Варианты крепления и укладки

Фиксацию кабеля к полу выполняют с помощью специальной стальной ленты, которая входит в комплект необходимого оборудования для обогрева.
Ее укладывают с шагом 50-100 см и закрепляют дюбелями, клеем или гвоздями.
Расход ленты составляет около 1-2 м на 1 м2.
Также кабельный теплый пол DEVI инструкция позволяет фиксировать с помощью хомутов, соединяя его с заложенной в стяжке армирующей сеткой. Такой вариант обеспечивает прочность крепления и предоставляет возможность проводить ремонт или замену поврежденных участков.

Подключение теплого пола DEVI возможно для покрытия из любого материала, в том числе:

• керамической плитки и керамогранита;
• ковролина;
• линолеума.

Следует только помнить, что покрытия с толстым ворсом из шерсти или на резиновой основе ограничивают передачу тепла. Это снижает эффективность обогрева и увеличивает расходы на поддержание комфортной температуры.
Если предполагается монтаж покрытия из древесины или ее производных, то теплый DEVI инструкция по монтажу рекомендует сделать из матов. Они не требуют заливки стяжки и обеспечивают высокий уровень нагрева комнаты при минимальной толщине конструкции.

Нюансы монтажа кабеля

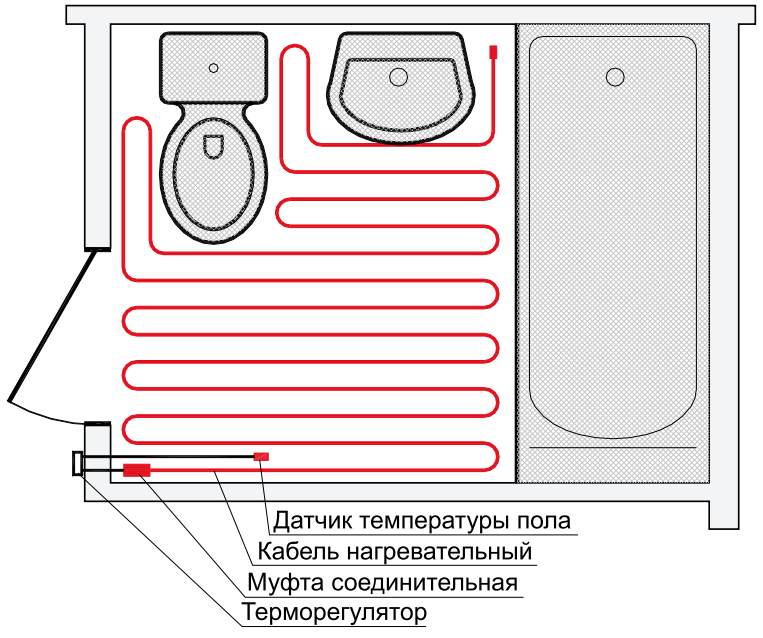

На первоначальном этапе следует нарисовать схему раскладки, исключив свободную площадь, и определиться с месторасположением терморегулятора. При необходимости в стене делают канавку для скрытой проводки.

Нужно также предусмотреть изоляцию и выбрать промежуточный материал.

Алгоритм укладки

Монтаж теплого пола DEVI начинают с раскладки специальной ленты и ее фиксации на поверхности.
Затем выполняют следующее:
1. Закрепляют на ленте датчик температуры, помещенный в полую трубку, один конец которой нужно заглушить для защиты от попадания внутрь раствора или клея. Противоположный конец выводят в монтажную коробку, где предполагается установить терморегулятор.

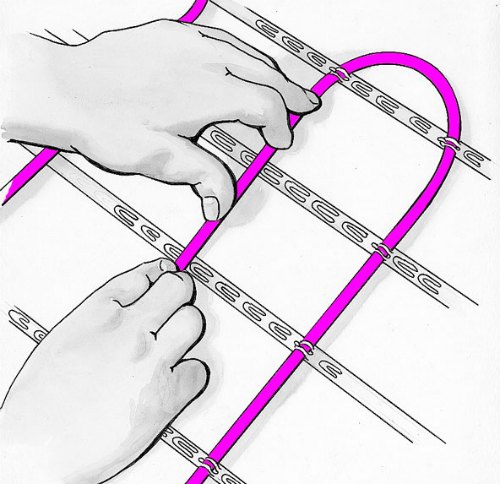

2. Раскладывают кабель и фиксируют его с помощью ленты, соблюдая шаг укладки.

3. Подводят выводы кабеля к месту установки терморегулятора.

4. Завершается укладка теплого пола DEVI заливкой стяжки, толщина которой зависит от вида кабеля. При этом нужно следить за целостностью трубки с датчиком температуры.

5. После высыхания стяжки, которое занимает около 30 дней, укладывают покрытие для пола и устанавливают терморегулятор, соединяя его с датчиком, проводами и кабелем. Подключив его, проверяют функционирование обогрева.

Техника безопасности

Работы с электричеством требуют особого внимания и точного соблюдения установленных правил. Если решено уложить в комнате теплый пол DEVI, инструкция по монтажу должна выполняться неукоснительно.
В частности следует:

• проводить установку оснащения согласно ПУЭ-2009;
• во время укладки кабеля и заливки стяжки контролировать его сопротивление и целостность изоляции;
• по завершении работ составить схему расположения кабеля и другого оснащения с привязкой к месту;
• предотвращать в дальнейшем проведение операций, которые могут повлечь повреждение кабеля.

Тогда укладка теплого пола DEVI на основе кабеля принесет только положительные эмоции и обеспечит уют в доме. Он прост и нетребователен в обслуживании, и сохраняет функциональность длительное время.

Обогрев тонкими матами

Еще один вариант обустройства теплого пола представляют системы на основе тонких матов. Они могут устанавливаться на стяжке из бетона или поверх старой плитки.
Чаще всего укладка матов DEVI выполняется на кухне или в ванной, но она может быть востребована и в других помещениях с ограничениями по высоте напольных конструкций.

Выбор оснащения

Мощность оборудования подбирают, учитывая режим его использования и площадь комнаты. Для частичного подогрева подойдет DEVImat 150 Вт/м². Он имеет клеевой слой и легко фиксируется на поверхности.
При использовании матов в качестве основного отопления нужно выбирать варианты с мощностью, которая на 15-30 % больше потерь тепла в комнате.
Изменение и контроль параметров системы осуществляют с помощью терморегуляторов DEVIreg Touch или DEVIreg 130, 530 и 532.

Алгоритм укладки матов

Монтаж нагревательного мата и кабеля DEVI для тонких покрытий начинается с очистки поверхности от загрязнений.
Затем устанавливают датчик температуры, размещая его в полой трубке. Если ее диаметр превышает толщину мата, то следует сделать канавку в полу и при необходимости в стене.

Далее выполняют следующие операции:
1. Раскладывают маты на поверхности. В местах установки мебели или техники, а также у противоположной стены сетку разрезают и поворачивают кабель в нужном направлении.

2. Наносят поверх клеящий состав и укладывают плитку или другое покрытие.

3. После высыхания устанавливают терморегулятор и выполняют подключение всех соединений.

Важно! Кабель резать запрещается!
Укладка матов DEVI может осуществляться и при использовании покрытий на основе древесины и ее производных: досок, паркета и ламината.
